Cartografía e Información Geotemática

INF. GEOESPACIAL Y CARTOGRAFÍA

A partir del año 2008, CIREN ha utilizado imágenes satelitales para la construcción de Ortoimágenes. Este soporte se ha constituido en base a diversas imágenes satelitales, siempre con el objetivo de migrar a una imagen con una escala de mayor tamaño, como la presentación de la información al 1:10.000 para Chile Continental.

Las imágenes utilizadas han sido QuickBird II, SpotMaps, y actualmente Spot6/7, con una resolución espacial de 1,5 metros, que posibilita impresiones hasta la escala 1:5.000

Actualmente el medio cartográfico por excelencia es la imagen satelital, utilizada como soporte cartográfico tipo mosaico, y la tradicional Ortoimagen de formato definido y adscrito a la Retícula Nacional de Ortomágenes de CIREN.

Esta última es utilizada primordialmente como bandeja o soporte para la información de Recursos Naturales en grandes escalas con resoluciones espaciales entre 2,5 m y 60 cm.

• El fondo fotográfico también permite, por sí mismo, su uso como documento para fotolectura e interpretación de los fenómenos presentes en un territorio.

• Actualmente estas imágenes Ortorrectificadas son utilizadas también como fondo o retroimagen de Sistemas de Información territorial o información geográfica diversa, tal como ocurre en Google Earth u otros visualizadores

Como soporte de la información geotemática producida en CIREN, las imágenes generadas a partir de sensores remotos se utilizan como producto estándar; ortofotos, ortoimágenes y mosaicos satelitales.

Ortofoto: se genera a partir de fotografías aéreas que han sido rectificadas para adaptarse a la forma del terreno, teniendo especial cuidado que el punto de vista de la cámara no afecte a la posición real de los objetos. (Institut Cartografic i Geologic de Catalunya 2018).

Al estar corregida es equivalente a un plano o mapa con fondo fotográfico y con medidas exactas (planimetría).

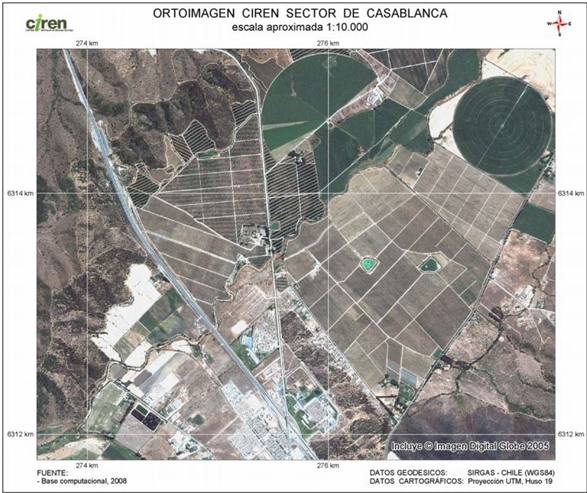

Ortoimágen: se genera a partir de imágenes satelitales de sensores remotos diversos como fotografía aérea digital, imágenes satelitales y actualmente capturas con drones. Esas imágenes son corregidas mediante procesos fotogramétricos, eliminando las distorsiones de altura sobre la superficie y el desplazamiento del sensor, obteniendo un mapa con medidas y planimetría exacta. La elección del sensor se realiza en función del área a cubrir, condiciones climático-meteorológicas y presupuesto disponible.

Se pueden solicitar las siguientes ortofotos:

• Ortofotos con deslindes y roles desplegados en cada una de las propiedades rurales en formato papel y/o digital.

• Ortofotos con el mapa básico de suelos y su capacidad de uso, escala de representación 1:20.000 y 1:10.000

Se entrega en formato digital con georreferencia adecuada a diferentes Sistemas de Información Geográficos y/o impresas en papel Bond o papel Glossy.

La Ortofoto u Ortoimagen se puede complementar con geoinformación temática disponible para todas las regiones de Chile (excepto Región de Antofagasta y Magallanes y Antártica Chilena), entre las que destacamos propiedades rurales, suelos agrológicos, recursos hídricos, agroclimas, catastros frutícolas, hortícolas y, para algunas regiones, curvas de nivel con equidistancias de 20 metros y 10 metros.

Ver resumen cubierta Ortoimágenes Disponibles a 2018. Hacer click AQUI

Historia
Históricamente en CIREN, la información de Recursos Naturales se ha presentado en diversos soportes cartográficos, entre ellos, mosaicos semicontrolados del Proyecto Aerofotogramétrico PAF pertenecientes al antiguo IREN con escala 1:20.000. Estos estuvieron en uso hasta fines de la década de los ’70, luego de la llegada al país de los primeros computadores gráficos en CAD. El mosaico PAF no pudo utilizarse con esta tecnología, al carecer de proyección cartográfica y escala exacta. También, porque la imagen ya tenía entre 24 y 17 años de captura y ya no mostraba la realidad del territorio y el paisaje agrícola del país.

Hacia 1979, se comienza a utilizar un nuevo soporte con características técnicas que permitieron su uso en los Sistemas digitales CAD y posteriormente en los iniciales Sistemas de Información Geográfica. Las ortofotos fueron construidas por el Instituto Geográfico Militar, IGM a pedido del antiguo IREN, posteriormente CIREN. Las fotografías aéreas o aerofotos en blanco y negro (pancromáticas), necesarias para su construcción, fueron encargadas al Servicio Aerofotogramétrico, SAF, de la Fuerza Aérea de Chile. Dicho soporte estuvo vigente hasta mediados del año 2008.

En 2005, CIREN puso a disposición de sus usuarios la única ortofoto construida con un vuelo Aerofotogramétrico en color que correspondió a los valles agrícolas de la región de Atacama.
